وحدة كاميرا DVP
الشركة المصنعة لوحدة الكاميرا الاحترافية لديك
قوانغتشو سينسير إنفورميشن تكنولوجي المحدودة هي شركة رائدة في مجال التكنولوجيا-والاحترافية في مجال تصنيع الأجهزة البصرية المتكاملة وتوفير حلول نظام التصوير البصري منذ تأسيسها في عام 1992. نحن متخصصون في إنتاج وحدات الكاميرا المختلفة لمساعدتك في إنشاء حلول وحدات كاميرا مخصصة للغاية، بما في ذلك وحدات كاميرا MIPI بدقة 0.1 ميجابكسل إلى 200 ميجابكسل ووحدات كاميرا USB بالإضافة إلى وحدات كاميرا المنظار الداخلي التي يبلغ قطرها 0.9 مم ~ 10 مم.
ضمان الجودة
يجب فحص جميع وحدات الكاميرا لدينا بواسطة مراقبة الجودة المهنية، ويتم فحص المنتجات بما يتفق بدقة مع المعايير الوطنية قبل الشحن. ويتم تنفيذ العملية برمتها بدقة وفقًا لنظام الجودة ISO9001.
01
المعدات المتقدمة
تصنيع معدات AA (المحاذاة النشطة) الاحترافية، ورشة عمل خالية من الغبار بمستوى COB 100-.
02
فريق فني محترف
لقد قمنا بتصنيع وحدات الكاميرا لأكثر من 30 عامًا. ولدينا أفضل مواهب البحث والتطوير المهنية ومواهب الإدارة ونخب المبيعات ذات الخبرة الغنية.
03
خدمة جيدة
نحن نقدم خدمات الاستبدال لمدة عام واحد وضمان لمدة 10 سنوات. بالإضافة إلى ذلك، يمكننا توفير التدريب على كيفية استخدام وحدة الكاميرا.
04
سعر معقول
نحن نقدم أسعارًا تنافسية لتحقيق الفوز-.
05
تعد وحدة كاميرا DVP أحد مكونات الكاميرا المدمجة التي تستخدم واجهة DVP (منفذ الفيديو الرقمي)، المصممة لنقل بيانات الصور بكفاءة في أنظمة الرؤية المختلفة. فهو يتواصل مع المعالج من خلال خطوط البيانات المتوازية وإشارة الساعة المتزامنة، مما يوفر إمكانات التقاط ونقل الصور مستقرة وموثوقة.
مزايا وحدة كاميرا DVP
تكلفة منخفضة
تعتمد واجهة DVP النقل المتوازي، مما يلغي الحاجة إلى دوائر إزالة التشكيل التسلسلية المعقدة. تصميم ثنائي الفينيل متعدد الكلور بسيط (لا يلزم مطابقة المعاوقة)، مما يجعله مناسبًا لحلول الأجهزة منخفضة التكلفة-.
توافق واسع
يدعم المعالجات الأقدم (مثل ARM9، وFPGA-المنخفض، وDSP، وما إلى ذلك)، ولا يتطلب أي نواة IP مخصصة، وعتبة تطوير منخفضة، وقدرة قوية على التكيف. يتم رؤيته بشكل شائع في الأجهزة المدمجة المبكرة وهو مناسب للصيانة والترقية.
نقل البيانات في الوقت الفعلي-
تعمل الواجهات المتوازية على التخلص من زمن انتقال طبقة البروتوكول وتحقيق التزامن على مستوى البكسل-. وهي مناسبة لتطبيقات الوقت الفعلي العالية-مثل الفرز الصناعي ورؤية الروبوت.
تطوير بسيط
البروتوكول بسيط (إخراج بيانات RAW/RGB/YUV مباشرة)، كما أن تصحيح الأخطاء مناسب ومناسب للتطوير السريع للنماذج الأولية. لا توجد حاجة لبرامج تشغيل معقدة، مما يجعلها مناسبة للمبتدئين أو الفرق الصغيرة. لا توجد حاجة لبرامج تشغيل معقدة، مما يجعلها مناسبة للمبتدئين أو الفرق الصغيرة.
متطلبات إمدادات الطاقة المنخفضة
عادةً ما تكون هناك حاجة إلى مصدر طاقة 3.3 فولت أو 1.8 فولت فقط، مع استهلاك منخفض نسبيًا للطاقة.
مرونة عالية
يدعم العديد من أجهزة الاستشعار ذات الدقة المنخفضة -(مثل OV7670، وOV7725، وما إلى ذلك)، وهي مناسبة للتطبيقات التي تقل دقتها عن 720 بكسل.
أنواع وحدة كاميرا DVP

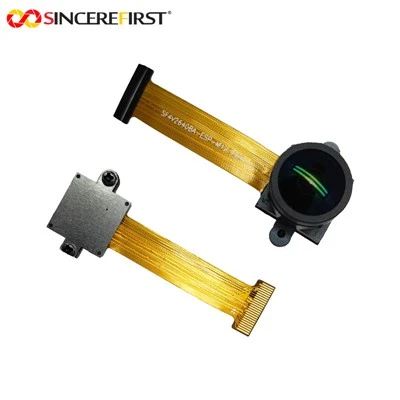

وحدة الكاميرا ESP32 DVP
وهو مدمج مع الناقل المتوازي DVP وبرنامج التشغيل المخصص ESP32، وهو يدعم نقل الصور بسرعة عالية- ويمكن تجهيزه بضغط JPEG مدمج ومكدس بروتوكول WiFi. إنها مناسبة للتحكم في الوصول الذكي لإنترنت الأشياء وروبوتات الفحص اللاسلكي.
وحدة كاميرا ماكرو DVP
ويمكن تجهيزه بمستشعر -بيكسل كبير وعدسة ذات فتحة كبيرة-، مما يدعم مسافة التركيز البؤري القريبة جدًا-. لقد تم تصميمه خصيصًا للسيناريوهات الدقيقة مثل فحص وصلة لحام ثنائي الفينيل متعدد الكلور والتصوير المجهري للخلايا البيولوجية.
وحدة كاميرا DVP للمراقبة في الوقت الحقيقي
يتم تحقيق عمليات بث فيديو عالية الدقة-وزمن انتقال-منخفض من خلال تشفير الأجهزة H.264/H.265، ويتم تطبيقه في دور رعاية المسنين وأنظمة مراقبة سلامة الأطفال الرضع.
وحدة كاميرا DVP الخارجية
يدعم إشارات تشغيل TTL القابلة للبرمجة، ومناسبة للسيناريوهات الحساسة للوقت-مثل مراقبة الجودة على خطوط الإنتاج الصناعي وإعادة البناء-ثلاثية الأبعاد للكاميرات المتعددة.
وحدة كاميرا DVP صغيرة الحجم
تتميز بحزمة صغيرة جدًا-تدمج شريحة جسر وحل طاقة منخفض-، ومناسبة للأجهزة ذات المساحة المحدودة-مثل المناظير الداخلية وحوامل التثبيت ذات المحورين للطائرات بدون طيار.
وحدة كاميرا DVP منخفضة التكلفة-.
استنادًا إلى حل مستشعر منخفض التكلفة-، فإنه يدعم إخراج YUV422/RGB565 ونسبة إشارة -إلى-ضوضاء تزيد عن 36 ديسيبل، مما يجعله مناسبًا للمنتجات الاستهلاكية مثل التعرف على أقفال الدراجة المشتركة والروبوتات التعليمية للأطفال.
تطبيق وحدة الكاميرا DVP
إنترنت الأشياء روبوت التفتيش اللاسلكي
يمكن تمكين الروبوتات المستقلة من تحقيق نقل الصور في الوقت الفعلي-أثناء مراقبة خطوط الأنابيب أو فحص معدات المصنع.
مجهر آلي-نوع محلل وصلة اللحام
ومن خلال التقاط تفاصيل أقل من ملليمتر من وصلات اللحام على لوحات الدوائر المطبوعة، فإنه يتيح مراقبة الجودة تلقائيًا في عملية التصنيع الإلكترونية.
نظام مراقبة للرضع والأطفال الصغار-في الوقت الفعلي
يجمع هذا النظام بين إرسال الفيديو بزمن انتقال منخفض- وخوارزميات الذكاء الاصطناعي لمراقبة الرضع والأطفال الصغار وإخطار مقدمي الرعاية على الفور في حالة السقوط أو حالات الطوارئ.
محطة المسح الضوئي ثلاثية الأبعاد لخط تجميع السيارات
ومن خلال مزامنة كاميرات متعددة من خلال مشغل TTL، يمكن إعادة بناء نموذج ثلاثي الأبعاد لمكونات المحرك، وبالتالي تحقيق التحقق الدقيق من الجودة.
كاشف أنابيب الصرف الصحي
وبفضل تصميمه المدمج ووضع التشغيل-المنخفض الطاقة، فإنه قادر على اكتشاف المخاطر المحتملة في أنابيب الصرف الصحي.
روبوت التعليم المبكر بالذكاء الاصطناعي
يمكن أن توفر للأطفال التعرف على الأشياء الأساسية ووظائف التعلم التفاعلية.
عملية وحدة كاميرا DVP
تصميم الأجهزة وإعداد المواد
(1) اختيار المستشعر
1. حدد مستشعر CMOS المناسب (مثل سلسلة OV، وسلسلة Goke Micro GC، وما إلى ذلك)، وحدد الدقة (مثل VGA، و720P) وتنسيق الإخراج (RAW/RGB/YUV).
2. تأكد من أن المستشعر يدعم واجهة DVP (إخراج البيانات المتوازية).
(2) تصميم ثنائي الفينيل متعدد الكلور
1. قم بتصميم دائرة واجهة DVP، بما في ذلك خطوط البيانات (8/10/16 بت)، وإشارات التحكم (VSYNC/HSYNC/PCLK)، وإدارة الطاقة.
2. قم بتحسين التخطيط لتقليل تداخل الإشارة (DVP حساس للضوضاء).
3. قد يقوم بدمج ISP (معالج إشارة الصورة) أو إخراج البيانات الأصلية مباشرة.
(3) شراء المواد (قائمة مكونات الصنف)
1. المواد الأساسية: أجهزة استشعار CMOS، والعدسات، ولوحات PCB، وFPC (لوحة الدوائر المرنة)، ومرشحات الأشعة تحت الحمراء، وما إلى ذلك.
2. المواد المساعدة: الموصلات، المكونات السلبية (المقاومات/المكثفات)، الأجزاء الهيكلية (المبيت، الأقواس).
تجميع SMT (عملية PCBA)
(1) طباعة ثنائي الفينيل متعدد الكلور وتطبيق لصق اللحام
قم بطباعة لصق اللحام على منصات ثنائي الفينيل متعدد الكلور.
(2) تركيب المكونات
استخدم آلة وضع SMT لتركيب المكونات الصغيرة بدقة مثل المستشعرات والمقاومات والمكثفات على PCB.
(3) لحام إنحسر
يعمل فرن اللحام بإعادة التدفق ذو درجة الحرارة العالية على إذابة معجون اللحام وإصلاح المكونات.
(4) فحص AOI (الفحص البصري التلقائي)
تحقق من جودة اللحام لتجنب مشاكل مثل اللحام الزائف والدوائر القصيرة.
تجميع الوحدة
(1) تجميع العدسة
1. قم بمحاذاة العدسة (البعد البؤري الثابت أو التركيز التلقائي) مع المستشعر للتأكد من تطابق المراكز البصرية.
2. تتم المعايرة -عالية الدقة باستخدام أجهزة AA (المحاذاة النشطة).
(2) تركيب مرشحات الأشعة تحت الحمراء
قم بتركيب مرشحات الأشعة تحت الحمراء (IR-Cut) حسب الحاجة لتقليل تداخل الضوء المحيط.
(3) التغليف الهيكلي
1. قم بإصلاح PCB والعدسة والإسكان لضمان الاستقرار الميكانيكي.
2. يمكن معالجته بالغراء أو تثبيته بالمسامير.
(4) اتصال الشركة العامة للفوسفات
لحام أو تجعيد FPC (كابل مسطح مرن) لتوصيل لوحة التحكم الرئيسية.
الاختبار والمعايرة
(1) الاختبار الكهربائي
تحقق مما إذا كانت خطوط إمداد الطاقة والإشارة طبيعية وما إذا كان إخراج بيانات DVP مستقرًا.
(2) اختبار الصورة
1. معايرة توازن اللون الأبيض: اضبط كسب RGB لضمان عرض أبيض دقيق.
2. معايرة التعرض التلقائي (AE): تحسين نطاق السطوع.
3. اختبار التركيز البؤري التلقائي (AF) (إذا كان مدعومًا).
4. كشف النقطة الميتة: تحقق مما إذا كان المستشعر يحتوي على أي نقاط ميتة أو ضوضاء.
(3) الاختبارات البيئية
1. يتم إجراء اختبارات درجات الحرارة العالية والمنخفضة (-20 درجة إلى 70 درجة) لضمان الاستقرار.
2. اختبار الاهتزاز/السقوط (للتطبيقات الصناعية أو السيارات).
التعبئة والتغليف والشحن
1. تغليف مضاد للكهرباء الساكنة- لمنع التلف أثناء النقل.
2. قم بتوفير ورقة البيانات ورمز برنامج التشغيل (مثل برامج تشغيل Linux).
مكونات وحدة كاميرا DVP
العدسة: العدسة مسؤولة عن تجميع الضوء وتركيزه على مستشعر الصورة. تتكون العدسات عادة من عدسات متعددة وتستخدم لتصحيح الانحرافات وتحسين جودة الصورة. تشتمل العدسة أيضًا على فتحة وآلية ضبط تلقائي للصورة للتحكم في كمية الضوء التي تدخل العدسة وتمكين التركيز التلقائي .
مستشعر الصورة: يقوم مستشعر الصورة بتحويل الإشارات الضوئية إلى إشارات كهربائية لإنشاء بيانات الصورة. تشمل الأنواع الشائعة من مستشعرات الصور CMOS وCCD. تُستخدم مستشعرات CMOS على نطاق واسع في الأجهزة الإلكترونية الاستهلاكية بسبب استهلاكها المنخفض للطاقة وتكلفتها المنخفضة، في حين أن CCDS مناسبة للتطبيقات المتطورة-بسبب حساسيتها العالية .
معالج إشارة الصورة (ISP): يكون ISP مسؤولاً عن معالجة إخراج البيانات الأولية بواسطة مستشعر الصورة، بما في ذلك تقليل الضوضاء، وتصحيح الألوان، والتعرض التلقائي (AE)، وتوازن اللون الأبيض التلقائي (AWB)، وتوليف HDR. يمكن دمج مزودي خدمة الإنترنت على شريحة مستقلة أو على نظام -على شريحة -(SoC) .
مكونات أخرى:
الفلتر: يستخدم لتصفية الضوء غير المرغوب فيه وتحسين جودة الصورة. تشتمل المرشحات الشائعة على مرشحات قطع الأشعة تحت الحمراء-ومرشحات الألوان .
مكونات التركيز وتثبيت الصورة البصرية: بما في ذلك آليات التركيز التلقائي (مثل محركات الملف الصوتي والمحركات الكهرضغطية) وآليات تثبيت الصورة البصرية لتحقيق التركيز السريع وتعويض اهتزاز اليد لتحسين استقرار التصوير .
المبيت والحامل: يستخدم لتأمين وحماية المكونات الداخلية، وعادةً ما يكون مصممًا بمواد معدنية أو بلاستيكية ومزود بوظيفة تبديد الحرارة .
الواجهات والموصلات: تستخدم للتواصل مع الشريحة الرئيسية أو الأجهزة الأخرى. تتضمن الواجهات الشائعة واجهة MIPI وواجهة USB .
المكونات المساعدة: مثل مصابيح التعبئة بالأشعة تحت الحمراء، وأجهزة استشعار درجة الحرارة والميكروفونات، وما إلى ذلك، لملء الضوء في بيئات الإضاءة المنخفضة-، ومراقبة درجة الحرارة وتوفير الدعم الصوتي .
كيف تتعاون معنا؟
تحليل الطلب
التواصل المتطلبات مع العملاء
مخطط التصميم
تصميم الحلول التي تلبي احتياجات العملاء
إقامة التعاون
توفير رسومات وحدة الكاميرا وإقامة التعاون
تقديم عينات
تدقيق وحدة الكاميرا وفقًا لخطة التصميم
اختبار وحدة الكاميرا
إرسال عينات، وسوف يقوم العملاء باختبارها
إنتاج متسلسل
بعد اجتياز العينات لاختبار العميل، يبدأ الإنتاج الضخم
الشهادات
بنفايات، الوصول، ISO، CE، لجنة الاتصالات الفدرالية
التعليمات
س: ما هي وحدة الكاميرا المدمجة؟
ج: تُستخدم وحدات الكاميرا المدمجة على نطاق واسع في الأجهزة الإلكترونية مثل الهواتف المحمولة وأجهزة الكمبيوتر اللوحية. من أجل تقليل حجم وعدد العناصر المطلوبة، سيتضمن التصميم البصري عادةً عدة أسطح شبه كروية للغاية.
س: ما هي الأنواع المختلفة لوحدات الكاميرا؟
ج: مقسمة حسب الموضع، هناك نوعان من وحدات الكاميرا: وحدة الكاميرا الأمامية ووحدة الكاميرا الخلفية.
س: ما هي وحدة كاميرا DVP؟
ج: وحدة كاميرا DVP هي وحدة كاميرا تعتمد واجهة الفيديو الرقمية المتوازية (منفذ الفيديو الرقمي). يتم استخدامه بشكل رئيسي في الأجهزة المدمجة وأنظمة الرؤية الصناعية. فهو ينقل بيانات الصورة من خلال واجهة DVP ويدعم الدقة المختلفة وتكوينات البكسل. إنها مناسبة لسيناريوهات مثل مراقبة الأمان والأجهزة الذكية.
س: ما هي وحدات البكسل الموجودة في وحدة كاميرا DVP؟
ج: تتوفر وحدات كاميرا DVP من 0.1 ميجابكسل إلى 5 ميجابكسل. تتضمن وحدات البكسل الشائعة 0.5 ميجابكسل و1 ميجابكسل و2 ميجابكسل و3 ميجابكسل و4 ميجابكسل و5 ميجابكسل، وما إلى ذلك.
س: ما هي مزايا وحدة الكاميرا DVP؟
ج: تتميز وحدة كاميرا DVP بواجهة بسيطة وتوافق قوي، مما يجعلها مناسبة للتطوير المدمج بتكلفة منخفضة. وهو يدعم تنسيقات وقرارات بيانات متعددة، ويمكنه تلبية المتطلبات الأساسية لسيناريوهات التفتيش الصناعي ومراقبة الأمان.
س: ما هي سيناريوهات تطبيق وحدات كاميرا DVP؟
ج: تُستخدم وحدات كاميرا DVP على نطاق واسع في فحص الأتمتة الصناعية ومراقبة الأمان الذكية والسيناريوهات الأخرى. كما أن توافقها العالي وتكلفتها المنخفضة يجعلها خيارًا شائعًا للمنتجات الإلكترونية الاستهلاكية.
س: ما هي مزايا تكلفة وحدة كاميرا DVP؟
ج: إن وحدة كاميرا DVP، بفضل توافقها العالي وتكلفتها المنخفضة، بالإضافة إلى ميزة نقل البيانات المتوازية المستقرة، تجعل منها خيارًا فعالاً من حيث التكلفة-للحلول المرئية في الأجهزة المضمنة.
س: هل يمكن استخدام وحدة كاميرا DVP في لوحة تطوير ESP؟
ج: يمكن توصيل وحدة كاميرا DVP مباشرة بلوحة تطوير ESP المتوافقة عبر واجهة DVP، مما يدعم تنفيذ وظائف الحصول على الصور. وينطبق حلها المتكامل على سيناريوهات محطة إنترنت الأشياء مثل التعرف على الوجوه والمراقبة البيئية، كما تعمل البرامج الثابتة MicroPython المتوفرة مع لوحة التطوير على تبسيط عملية تصحيح أخطاء الكاميرا.
س: ما هي الاختلافات بين وحدة كاميرا DVP وكاميرا USB؟
ج: تستخدم وحدة كاميرا DVP واجهة متوازية وتتطلب شريحة تحكم رئيسية لمعالجة البيانات، مما يجعلها مناسبة للتطوير المضمن وسيناريوهات زمن الاستجابة المنخفض؛ تحتوي كاميرا USB على وحدة تحكم داخلية وهي قابلة للتوصيل-والتشغيل ولكنها تعتمد على قوة الحوسبة لدى المضيف. لديها براعة قوية ولكنها أكثر تكلفة.
س: ما هي وحدة الاستشعار؟
ج: وحدة الاستشعار عبارة عن جهاز تم تطويره لاكتشاف وجود إدخال في عملية الحقن الزائد. الجهاز سهل التطبيق ويسمح بتحديد مسافة القراءة من خط الفراق. وحدة الاستشعار متوفرة مع مغناطيس مدمج.
س: ما هي أهمية مكونات وحدة الكاميرا؟
ج: من بين المكونات الرئيسية لوحدة الكاميرا، أهمها مستشعر الصورة، لأن المستشعر هو الأهم بالنسبة لجودة الصورة. يقوم المستشعر بتحويل الضوء المنقول من العدسة إلى إشارة كهربائية، والتي يتم تحويلها بعد ذلك إلى إشارة رقمية بواسطة DA داخلي.
