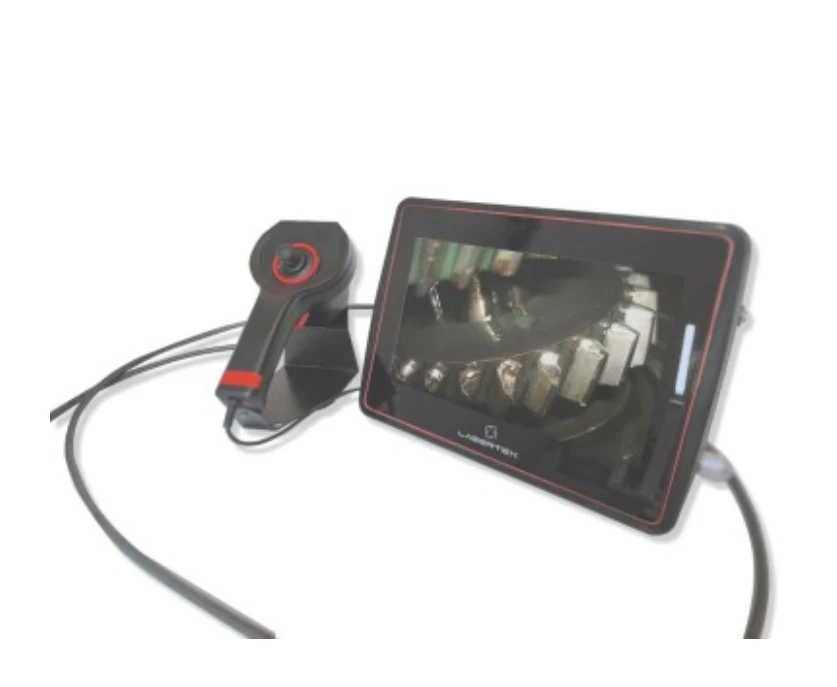

في الفحص الصناعي، سواء كان فحص تآكل التروس داخل ناقل الحركة، أو الأخطاء المخفية في علبة التروس، أو فحص الجدران الداخلية لخطوط الأنابيب طويلة المسافة، وصهاريج التخزين، والأماكن الضيقة، تعد أداة الفحص البصري المرنة والفعالة والموثوقة أمرًا ضروريًا. غالبًا ما تتطلب الحلول التقليدية أجهزة مخصصة متعددة: منظار واحد للأنابيب الصغيرة، وكاميرا ذات قضيب دفع لخطوط الأنابيب الطويلة، وأخرى لعمليات المسح الدوارة... مما يؤدي إلى تكاليف عالية وعمليات معقدة وفوضى في المعدات. يمكن لنظام المنظار الداخلي الجديد الشامل الذي يمكن التحكم فيه توصيل كاميرا فحص خطوط الأنابيب بقضيب دفع بطول 150 مترًا ومسبار منظار فيديو إلكتروني يدور بزاوية 360 درجة، مما يحل احتياجات الفحص المختلفة بنظام واحد: استخدام مجسات دقيقة مقاس 4 مم أو 6 مم لناقلات الحركة وعلب التروس، ومسابير أكبر بقطر 17-50 مم لخطوط الأنابيب والخزانات.
بغض النظر عن قطر المسبار، فإن أداء وحدة الكاميرا عند طرف-"عين" النظام-يحدد دائمًا جودة الصورة ودقة التشخيص. جهاز مصغر، عالي الوضوح، منخفض الإضاءة، مقاوم للماء، قابل للتوصيل والتشغيلدمج الكاميراهي الروح الأساسية لهذا النظام الشامل.يحدد قطر وحدة الكاميرا ودقتها وقدرتها على الإضاءة المنخفضة وتصنيف مقاومة الماء وتوافق الواجهة والبنية القوية بشكل مباشر ما إذا كان بإمكان المفتشين رؤية كل صدع وبقعة تآكل وجسم غريب في المساحات الضيقة المظلمة.
ما نوع الكاميرا التي يحتاجها نظام فحص خطوط الأنابيب؟
يجب أن يحقق هذا النظام سيناريوهين متطرفين:
فحص القنوات الصغيرة(علب التروس، وناقل الحركة، والأجزاء الداخلية للمحرك): أقطار المسبار أقل من أو تساوي 6 مم، ويجب أن تكون الكاميرا رفيعة جدًا، ومع ذلك توفر صورًا واضحة لتحديد تآكل الأسنان، والنتوءات، والحطام.
فحص خطوط الأنابيب لمسافات طويلة(أنابيب المياه، وأنابيب النفط/الغاز، وقنوات التهوية): يمكن أن يصل حجم المجسات إلى 50 مم، ولكنها تحتاج إلى تغطية واسعة الزاوية ويجب أن تتحمل الكاميرا الرطوبة والمياه الراكدة، وتدعم إرسال الإشارات بعيدة المدى.
وبالتالي، يجب أن تحتوي وحدة الكاميرا المثالية على:
القطر المصغر (أقل من أو يساوي 3.5 مم):يناسب مجسات 4 مم و6 مم، للوصول إلى الفتحات الضيقة.
تصوير عالي الدقة في الوقت الحقيقي (720 بكسل بمعدل 30 إطارًا في الثانية):يُظهر بوضوح شقوق التعب المعدني وعيوب اللحام وتشكل الرواسب.
إضاءة منخفضة للغاية (0.1lux):يعمل في التجاويف المظلمة دون إضاءة قاسية.
IP67 مقاوم للماء + غمد الصلب:يقاوم الماء والزيت والانحناء المتكرر.
دعم التوصيل والتشغيل وOTG:اتصال مباشر بالأجهزة اللوحية أو الهواتف للعرض والتسجيل في الموقع.
ما الذي يحدد وحدة كاميرا الفحص الشاملة؟
استنادًا إلى فهمنا للمناظير الداخلية الصناعية والرؤية المدمجة، تحقق وحدة الكاميرا المناسبة حقًا لهذا النظام محاذاة دقيقة عبر القطر والتصوير وحساسية الإضاءة المنخفضة والحماية والواجهة.
قطر نحيف للغاية 3.5 مم + غمد فولاذي IP67 مقاوم للماء: يتناسب بسلاسة مع مجسات صغيرة مقاس 4 مم/6 مم
عند فحص مبيتات المحامل أو أجسام الصمامات الهيدروليكية ذات المنافذ التي يبلغ حجمها 6-10 مم فقط، غالبًا ما لا تتمكن المنظار القياسي من الدخول. هذاقطر 3.5 ملمتتميز وحدة الكاميرا بشيل الصلب(غلاف فولاذي) بقطر خارجي يبلغ 3.5 مم فقط، ويمكن دمجه بسهولة في طرف مسبار يمكن التحكم فيه مقاس 4 مم أو 6 مم. يصل إلى عمق أسطح شبكات التروس وفجوات لوحة القابض.IP67 مقاوم للماءيجعلها محكمة الغلق بالكامل، وتتحمل الغمر على عمق 1 متر لمدة 30 دقيقة، ومقاومة الماء الراكد والزيت والبخار. كما أن التنظيف بعد الفحص أسهل أيضًا.
تصوير سلس بدقة 720P بمعدل 30 إطارًا في الثانية: الشقوق المعدنية والحطام "لا يوجد مكان للاختباء"
قد يصل عرض شقوق التعب على أسنان التروس إلى 0.1 مم فقط؛ قد تكون حفر التآكل الموجودة على جدران الأنابيب مغطاة جزئيًا بالرواسب. تغفل الكاميرات منخفضة الدقة هذه العيوب الخطيرة بسهولة.
هذاوحدة الكاميرا 720Pيتميزمستشعر OV9734 CMOS، الإخراجدقة 720P (1280×720) عالية الدقةبمعدل 30 إطارًا في الثانية (YUV/MJPEG). على مسافات العمل النموذجية من 5 إلى 20 ملم، يظهر بوضوح:
تشققات التعب والنقر والغضب على أسنان التروس
صب المسامية والنتوءات على الجدران الداخلية لعلبة التروس
عدم وجود عيوب الاندماج وعمق حفرة التآكل في لحامات خطوط الأنابيب
أنواع الترسبات وسمك التراكم في قيعان الخزانات
يضمن 720P@30fps فيديو سلسًا وخاليًا من التشويش أثناء عمليات المسح اليدوية بالدفع والسحب أو التدوير، مما يساعد المفتشين على تحديد الأخطاء بدقة.
0.1lux إضاءة منخفضة للغاية + ضوء LED مدمج: "الرؤية بوضوح" في خطوط الأنابيب المظلمة
لا تحتوي التصميمات الداخلية لخطوط الأنابيب على أي ضوء طبيعي تقريبًا. تحتاج الكاميرات التقليدية إلى إضاءة قوية، مما قد يسبب وهجًا على الأسطح المعدنية. تتميز هذه الوحدة0.1lux ضوء منخفض جدًا (إضاءة منخفضة)الأداء، والتقاط صور يمكن التعرف عليها في ظروف قاتمة للغاية. مقترنًا بأضواء LED صغيرة مدمجة، فإنه يضيء المنطقة المستهدفة بالتساوي دون أن تكون قاسية. وهذا مفيد ل:
تجنب الانعكاسات الشبيهة بالمرآة من جدران الأنابيب المعدنية
تمييز العيوب تحت الماء أو الأفلام الزيتية
تقليل الحاجة إلى تعديلات متكررة على مصدر الضوء
دعم مزدوج للأشعة فوق البنفسجية وOTG: التوصيل والتشغيل مع الهواتف/الأجهزة اللوحية
يحتاج المفتشون إلى الانتشار السريع، وعرض الصورة على الأجهزة اللوحية أو الهواتف. تستخدم هذه الوحدة أواجهة USB2.0مع المدمج فيبروتوكول UVC بدون سائقويدعمOTG (أثناء التنقل)للاتصال المباشر بالهواتف/الأجهزة اللوحية التي تعمل بنظام Android. المزايا:
التوصيل والتشغيل:الاتصال بالأجهزة المحمولة دون تثبيت برنامج التشغيل؛ افتح التطبيق واعرضه على الفور.
الكمون المنخفض:يحافظ النقل في الوقت الحقيقي بدقة 720P@30fps على تزامن الصورة مع حركة المسبار.
تمديد المسافة الطويلة:باستخدام مكرر USB (لمدة تصل إلى 150 مترًا)، يتم نقل الصور الأمامية دون فقدان البيانات إلى محطة التحكم.
تقوية الغلاف الفولاذي + التشغيل في درجات حرارة واسعة: التكيف مع البيئات الصناعية القاسية
أثناء فحص خط الأنابيب، يتعرض المسبار للاحتكاك والانحناء والتأثيرات الخفيفة المتكررة. يوفر الغلاف الفولاذي قوة الضغط والانحناء، مما يمنع التشوه أثناء الدفع لمسافات طويلة. تعمل الوحدة من-20 درجة إلى 70 درجةوقد اجتاز اختبارات مضادة للاهتزاز، مما يضمن الموثوقية في الظروف القاسية مثل الأنابيب الساخنة أو المواقع الخارجية الباردة.
سيناريوهات التطبيق: من عمليات النقل إلى خطوط الأنابيب التي يبلغ طولها كيلومترًا
1. الفحص بالمنظار لناقل الحركة وعلبة التروس:استخدم مجسات 4 مم/6 مم للدخول إلى فتحات محامل علبة التروس وممرات الزيت، وفحص تآكل الأسنان، وشقوق قفص المحمل، والحطام. 720يعمل P HD على حل الشقوق بدقة تصل إلى 0.1 مم.
2. الفحص الداخلي لخطوط الأنابيب لمسافات طويلة:حدد مجسات قطرها أكبر من 17 إلى 50 مم مع كابل قضيب دفع بطول 150 مترًا لأنابيب المياه أو شبكات التدفئة أو خطوط الغاز. يظل الأداء في الإضاءة المنخفضة واضحًا داخل الأنابيب المظلمة، ويحدد موقع الانسدادات والتآكل والتسريبات بسرعة.
3. فحص الخزانات والسفن المحصورة:أدخل الكاميرا من خلال غرف التفتيش أو منافذ المعالجة؛ استخدم المسبار الدوار 360 درجة لمسح طبقات لحام الخزان وتآكل الأرضية. يعالج العزل المائي IP67 السوائل المتبقية.
4. التسجيل السريع في الموقع وإنشاء التقارير:الاتصال بجهاز لوحي؛ يقوم المفتشون بتحديد مواقع العيوب على الشاشة، والتقاط الصور الرئيسية، وإنشاء تقارير الفحص على الفور، مما يعزز الإنتاجية.
بناء "عين متكاملة" موثوقة لأنظمة فحص خطوط الأنابيب
تكمن القيمة الأساسية لنظام المنظار الداخلي المتكامل الذي يمكن التحكم فيه في "جهاز واحد للقيام بمهام متعددة، واستبدال العديد من الأجهزة المخصصة." إضافة أقطر 3.5 ملم، 720 بكسل بمعدل 30 إطارًا في الثانية، إضاءة منخفضة للغاية 0.1 لوكس، IP67 مغلفة بالفولاذ المقاوم للماء، وحدة كاميرا مدمجة مصغرة تدعم UVC+OTGيمكّن النظام من تقديم معلومات مرئية واضحة وحقيقية وخالية من النقاط العمياء عبر نطاق واسع من السيناريوهات-بدءًا من علب التروس الصغيرة إلى خطوط الأنابيب الطويلة. لم يعد المفتشون بحاجة إلى حمل أنظمة متعددة؛ فقط قم بتغيير المسبار والتعامل مع أي مهمة.
إذا كنت تقوم بتطوير أنظمة فحص خطوط الأنابيب، أو المناظير الداخلية الصناعية، أو معدات الفحص الشاملة، فإننا نقدم دعمًا شاملاً في اختيار وحدة الكاميرا المدمجة المصغرة مقاس 3.5 مم، والتخصيص البصري، وتكامل النظام، وتسليم الإنتاج الضخم. ابدأ بوحدة واحدة، ودع جهازك يمتلك "عينًا متكاملة" موثوقة حقًا لكل عملية فحص.
